Цифровой осциллограф МЕГЕОН 15022

Name: Цифровой осциллограф МЕГЕОН 15022
Brand: МЕГЕОН

(0) Оставить отзыв

Доставка в Магнитогорск

Самовывоз ПВЗ: 5 ноября

Доставка до адреса: 6 ноября

Сравнение

В избранное

Производитель	МЕГЕОН
Тип	Цифровые, Аналоговые

Обзор Характеристики Отзывы0

Описание

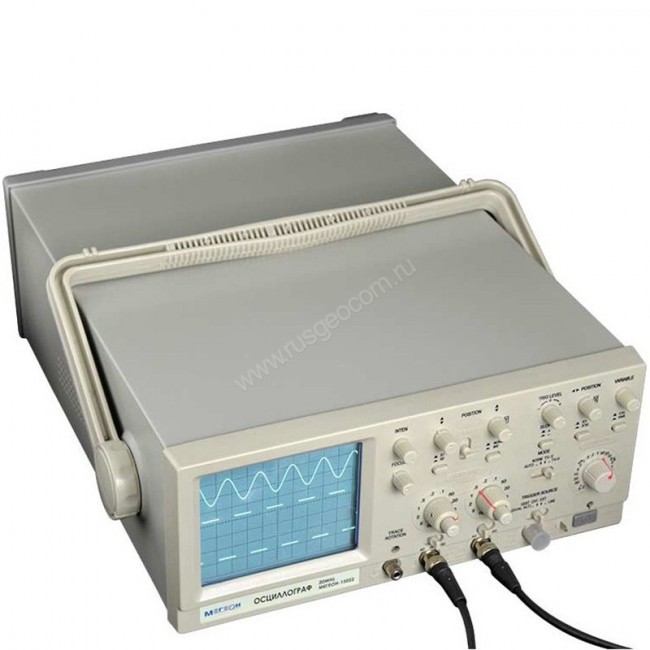

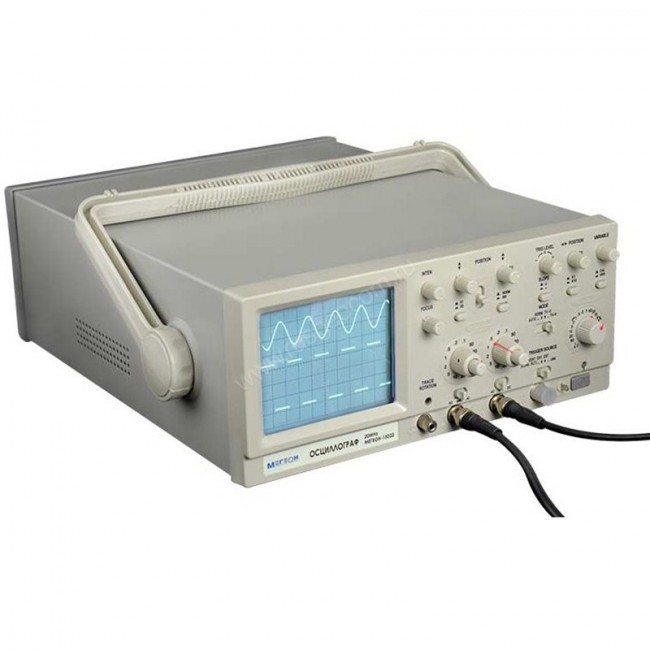

Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.

Особенности:

Высокая интенсивность свечения, высокое напряжение ускорения анода
ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки.
Широкая полоса пропускания и высокая чувствительность: Осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз).
Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию.
ТВ-синхронизация:Осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ -строкам.
Выход сигнала канала1. Сигнал канала1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора.
Режим Х-У При переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.

Синхронизация
Параметр	Значение
Чувствительность	5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел)
Погрешность	±3 %, (±5 % для канала 1 при усилении х5)
Плавная регулировка	Перекрытие не менее чем в 2,5 раза
Полоса пропускания	0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) Вход АС : ограничивает частоту от 10 Гц.
Время нарастания	5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек),
Входное сопротивление и емкость	1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ
Режимы работы	СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2
Частота работы коммутатора повторения	Приблизительно 250 кГц
Входы усилителя	АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется.
Макс, входное напряжение	400 В (DC + АС пик), АС: частотой не более 1 кГц
СН1 выход	Приблизительно 20 мВ при 50 Ом
Синхронизация	Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).
Полярность	+ /-
Чувствительность	20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел
Режимы работы синхронизации	Нормальная, Автоматическая, TV-V TV-H
ЕХТ вход Входное сопротивление макс, входное напряжение	Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402
Тракт горизонтального отклонения
Коэффициенты развертки	0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Погрешность	±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)
Плавная регулировка	Обеспечивает перекрытие не менее чем в 2,5 раза
Множитель развертки	10 раз (максимум 20 нс/дел)
Линейность	±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)
Изменение положения при включении Х10	В пределах 2 дел. в центре экрана
Х-Y вход
Чувствительность	Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)
Полоса пропускания	DС ~ 500 кГц
Измерение разности фаз X-Y	Не более 3° в полосе 0 ... 50 кГц
Z -вход
Чувствительность	5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
Ширина полосы	DC - 1 МГц
Входное сопротивление	Приблизительно 10 кОм
Макс, входное напряжение	30 В (DC + АС пик), АС частота, не более 1 кГц
Параметры калибратора (предназначены только для калибровки делителей 1:10)
Форма сигнала	Меандр положительной полярности
Частота	1 кГц ±5%
Амплитуда	0,5 В ±5%
Выходное сопротивление	Приблизительно 1 кОм
ЭЛТ
Тип	6-дюймовый прямоугольная с внутренней шкалой
Фосфор	Р31
Напряжение ускорения анода	Приблизительно 2 кВ
Рабочая часть экрана	8x10 дел (1 дел = 10 мм)
Шкала	Внутренняя
Поворот луча	Обеспечивается
Общие параметры
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного:	15 минутам
Параметры прибора соответствуют техническим характеристикам при питании от сети:	Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%.
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении:	не превышает 45 Вт.
Прибор допускает непрерывную работу в рабочих условиях эксплуатации:	в течение 8 часов.
