Описание

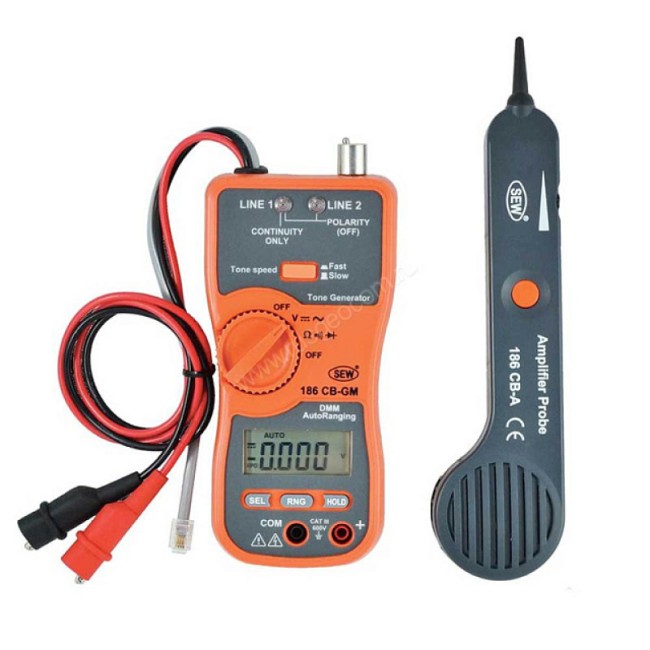

Индикатор обрыва SEW 186 CB - комплект "три в одном", который совмещает в себе функции кабельного трассо-дефектоискателя, телефонного тестера и цифрового мультиметра.
Устройство заменяет собой целый набор контрольно-диагностических приборов и повышает мобильность выездных бригад по ремонту и обслуживанию линейного оборудования и телекоммуникационных систем.
Функциональные возможности
В состав комплекта индикатора обрыва входит приемник-локатор Amplifier Probe CB-A и генератор-мультиметр CB-GM. Приемное устройство используется для поиска проводников под напряжением. При подсоединении тонового генератора с помощью Amplifier Probe производится отслеживание выбранной линии, а также идентификация подключенного к ней оборудования или коммутационных устройств.
В ходе проверки телефонных сетей SEW 186 CB помогает определять корректность подключения и контролировать полярность, регистрировать состояние "занято", "свободно" и "вызов", идентифицировать абонентский номер и прозванивать каналы.
В режиме мультиметра можно измерять показатели постоянного и переменного напряжения, сопротивления, проверять целостность цепей и тестировать полупроводниковые устройства.
Модули Tone Genegator и DMM независимы друг от друга. Благодаря этому можно выполнять измерения параллельно с тестированием линий либо выполнением трассировки.
Преимущества
- Высокая информативность – прибор снабжен 4-разрядным цифровым дисплеем для отображения результатов измерений.
- Широкий измерительный диапазон вкупе с категорией электробезопасности CAT III 600 V позволяет использовать устройство при обслуживании и диагностике как электроники, так и силового оборудования.
- Автоматический выбор пределов измерений я упрощает настройку тестовой схемы.
Характеристики
| Производитель | SEW |
| Максимальное разрешение | Усилитель - прёмник – 125 г; Генератор – мультиметр – 305 г. |
| Переменный тон | 400 мВ; 4; 40; 400; 1000 В |
| Погрешность | Усилитель - прёмник - 230х56х27 мм; Генератор – мультиметр - 183 х 82 х 44 мм. |
| Дистанция | 9 В ("Крона") |
| Форма сигнала | 80 В постоянное |
| Частота обнаружения | < 50 см |
| Частота | Быстрый и медленный |
| Постоянное напряжения | 0,1 мВ |
| Подключение | ± ( 0 , 5 % + 3 ед. счета) |
| Сопротивление | 0 – 40 ° С при 80% макс. отн. влажности |
| Питание | Меандр |
| Защита входа | Через штекер RJ 11 , 2 "крокодила" |
| Усилитель-приемник | 1 Гц–12 кГц |
| Пределы измерений | Усилитель - прёмник - 9 В ("Крона") ; Генератор - 9 В ("Крона") ; Мультиметр - 1,5 В х 2 (тип ААА). |
| Тональный генератор | 1 кГц ± 10% |
