| Производитель | RIGOL |
| Нестабильность, вызванная изменением нагрузки | Напряжение |
| Выходное напряжение / ток | CH1: 0...30 В / 0...3 А CH2: 0...30 В / 0...3 А CH3: 0...6В / 0...3 А |
| Количество каналов | 3 |
Описание

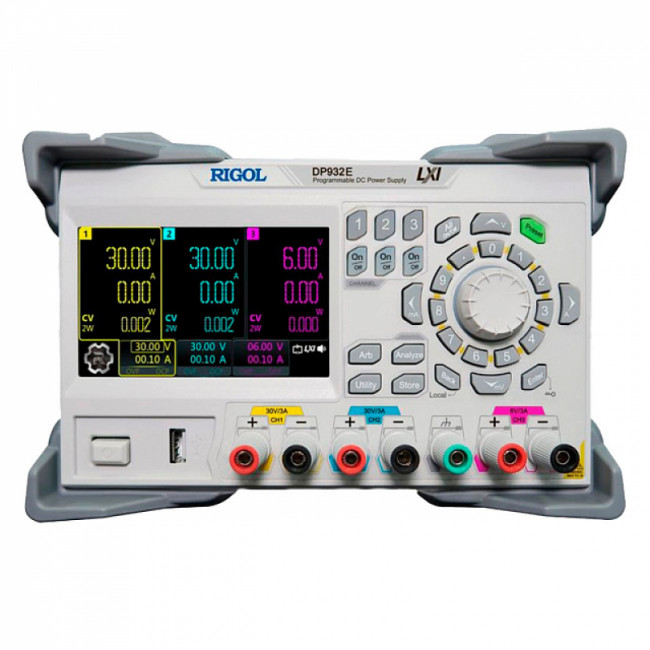

Программируемый линейный источник питания постоянного тока Rigol DP932E характеризуется низким уровнем пульсаций и высоким быстродействием и стабильностью выдаваемых параметров, благодаря чему может использоваться для решения широкого круга лабораторных задач, в том числе для обеспечения функционирования прецизионных потребителей, требовательных к качеству подаваемой электроэнергии.
Два канала источника питания постоянного тока могут выдавать максимальное напряжение до 30 В, а третий – до 6 В, при силе тока до 3 А. Версия "E-commerce" специально разработана для коммерческих нужд и отличается от других модификаций серии DP900 более доступной ценой – за счет отсутствия функции Arbitrary и интерфейса Digital IO.
Функциональные возможности
3-канальный источник питания постоянного тока Rigol DP932E оборудован встроенными средствами для контроля выходных характеристик, показатели которых, для наглядности, могут отображаться на экране одновременно. Включение-выключение каналов и настройка их параметров может производиться как по отдельности, так и одновременно. Наличие интерфейсов USB и LAN обеспечивает возможность дистанционного управления прибором с помощью подключаемого ПК. Опционально может быть повышено разрешение при установке и измерении силы тока и напряжения в 10 раз.
Отличия Rigol DP932E от серии DP800
- Дисплей увеличенного размера с сенсорными функциями повышает наглядность и обеспечивает гибкость управления программируемым источником питания.
- Цветовая маркировка выходов, кнопок управления и данных, отображаемых на дисплее, упрощает настройку и исключает неправильную интерпретацию результатов измерений.
- Полностью изолированные каналы могут использоваться для питания различных систем без гальванической связи; парные выходы поддерживают параллельное и последовательное соединение встроенными средствами коммутации, позволяя повышать номинал выходного напряжения или силы тока, не тратя время на подключение проводов-перемычек.
- Расширенные аналитические функции – помимо режима отслеживания качественных показателей силы тока, напряжения или мощности, с отображением формы сигнала в реальном времени или трендов, прибор снабжен функцией анализа токовых импульсов и регистратора.
- USB-порт на передней панели, помимо аналогичного с тыльной стороны корпуса, может использоваться для быстрого подключения съемного носителя информации, используемого для записи данных в режиме регистратора и для сохранения снимков с экрана.
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Количество каналов | 3 | ||||
| Выходное напряжение / ток | CH1: 0...30 В / 0...3 А CH2: 0...30 В / 0...3 А CH3: 0...6В / 0...3 А | ||||
| Напряжение, в режиме последовательного соединения каналов CH1 и CH2 | 64 В | ||||
| Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А | ||||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | CH1: 0.05%+10мВ СН2: 0,05%+10мВ СН3: 0,1%+5мВ | ||
| Ток | CH1: 0.2%+5мА СН2: 0,2%+5мА СН3: 0,2%+5мА | ||||
| Считывание | Напряжение | CH1: 0.05%+10мВ СН2: 0,05%+10мВ СН3: 0,1%+5мВ | |||
| Ток | CH1: 0.15%+5мА СН2: 0,15%+5мА СН3: 0,15%+5мА | ||||
| Разрешение | Программирование | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | ||
| Ток | CH1: 10 мА СН2: 10 мА СН3: 10 мА | ||||
| Считывание | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | |||
| Ток | CH1: 10 мА СН2: 10 мА СН3: 10 мА | ||||
| Отображение | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | |||
| Ток | CH1: 10 мА СН2: 10 мА СН3: 10 мА | ||||
| Разрешение (опция DP900-HIRES) | Программирование | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | ||
| Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
| Считывание | Напряжение | CH1: 0,1 мВ СН2: 0,1 мВ СН3: 0,1 мВ | |||
| Ток | CH1: 0,1 мА СН2: 0,1 мА СН3: 0,1 мА | ||||
| Отображение | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | |||
| Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | <10 мс | ||||
| Температурный коэффициент на °C | Напряжение | CH1: 0,01% + 4 мВ СН2: 0,01% + 4 мВ СН3: 0,01% + 4 мВ | |||
| Ток | CH1: 0,01% + 2 мА СН2: 0,01% + 2 мА СН3: 0,01% + 3 мА | ||||
| Защита от перенапр. / сверхтока | Диапазон | CH1: 1 мВ...33 В / 1 мА...3,3 A СН2: 1 мВ...33 В / 1 мА...3,3 A СН3: 1 мВ...6,6 В / 1 мА...3,3 A | |||
| Точность | 0,2%+20 мВ / 0,5%+20 мA | ||||
| Скорость управления напряжением (1% в пределах общего диапазона изменения) | Нарастание | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <15мс | ||
| Без нагрузки | CH1: <40мс СН2: <40мс СН3: <14мс | ||||
| Спад | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <30мс | |||
| Без нагрузки | CH1: <400мс СН2: <400мс СН3: <100мс | ||||
| Интерфейсы | USB Device, USB Host, LAN | ||||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 419 мм(D) | |||
| Вес | 9,15 кг | ||||
| Питание | 220 В / 50 Гц | ||||
