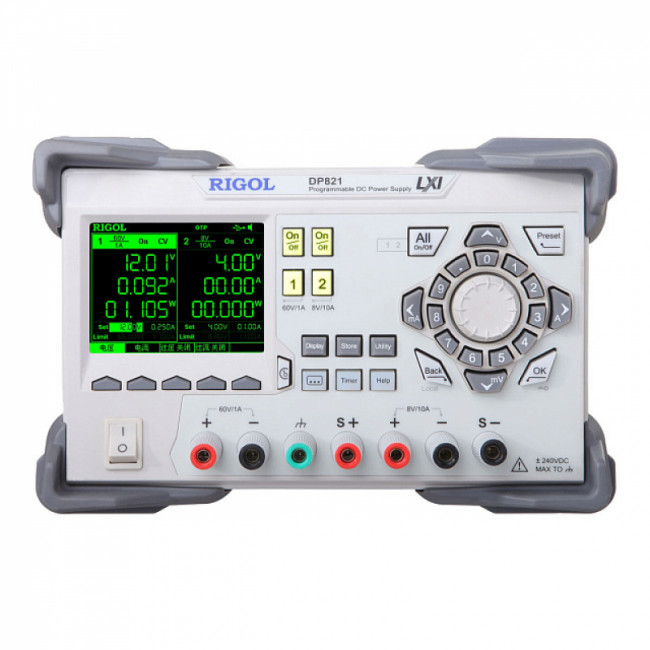

Источник питания RIGOL DP821

Программируемый линейный источник питания постоянного тока Rigol DP821 представляет собой высокопроизводительный лабораторный инструмент, который характеризуется низким уровнем собственных шумов, поддерживая гарантированную точность выдаваемых параметров.

Для работы с потребителями разных типов общей мощностью до 140 Вт источник питания постоянного тока оснащен двумя каналами, которые отличаются диапазонами регулировки напряжения, до 8 В и 60 В, и токоотдачей – до 10 А и 1 А соответственно, а также дополнительными измерительными выходами для реализации 4-линейной схемы подключения, обеспечивающей автоматическую компенсацию энергопотерь в соединительных проводах. Устройство поддерживает режим дистанционного управления, для чего оборудуется USB портом, и может быть опционально дооснащено интерфейсами LAN, RS232, Digital IO и переходником USB-GPIB.

Стандартные функции Rigol DP821

• Timer используется для воспроизведения различных сценариев автоматического изменения напряжения, тока или мощности на выходах, устанавливая их уровень, задаваемый в настройках, в пошаговом режиме с выбранной длительностью; функция Delayer служит для задания времени задержки.
• Templet позволяет выбирать стандартные шаблоны изменения параметров на выходе: синусоидальный, импульсный, пилообразный, нарастание и убывание в ступенчатом или экспоненциальном режиме и т.д., а также редактировать и сохранять их.
• Recorder обеспечивает запись выходных характеристик с выбираемой в настройках периодичностью от 1 до 99999 с в виде файла *.rof во внутреннюю память или на подключенный USB-накопитель – длительностью до 2048 точек и до 614 400 точек соответственно, с целью последующего анализа внешними или встроенными средствами.

Опциональные режимы

Rigol DP821 поддерживает возможность расширения первичной функциональности до уровня A-версии с помощью дополнительных опций. Используя функцию анализатора, можно просматривать статистические данные при обработке файлов, сохраненных в режиме рекордера. При активации мониторинга прибор автоматически выполняет выбранное в настройках действие: отключение канала, выдачу оповещения либо звукового сигнала, при выполнении определенных условий – достижения заданного показателя напряжения, силы тока или мощности, либо логической цепочки из комбинации указанных параметров. Триггер реализует сопряжение блока питания с внешним лабораторным оборудованием, осуществляя запуск прибора при получении сигнала, или выдачу синхроимпульса на другие устройства через интерфейс Digital IO.
