| Производитель | Техно-АС |
| При автономном питании или от внешнего аккумулятора 21 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| Автоматические выключения генерации (зарядки) | импульсный, CLASS D(BD), КПД > 80% |
| Точность определения глубины залегания | ±5% |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Описание

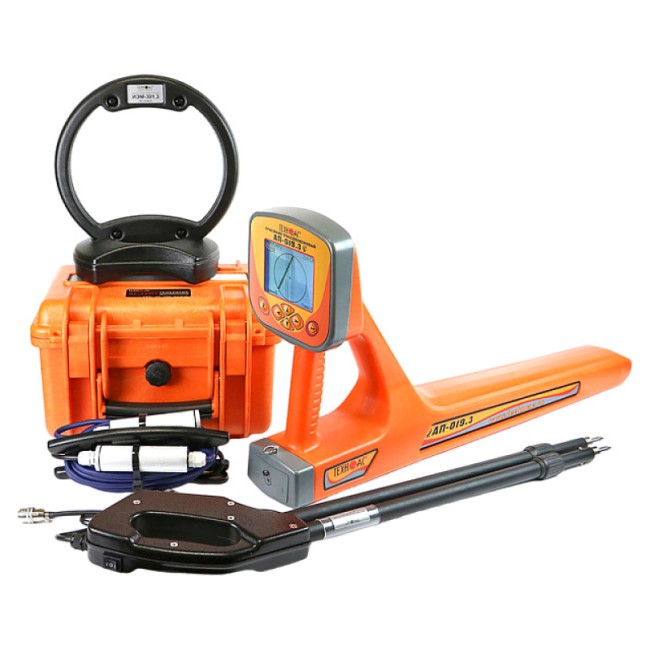

Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319К-СКИ — это современное устройство для поиска и определения подземных коммуникаций. Оно способно находить кабельные линии, металлические трубопроводы и другие токопроводящие материалы.
Особенности и функционал
Прибор оснащен приемником с дисплеем, на котором отображается трасса коммуникации. Автоматический режим позволяет определить глубину залегания до 10 метров и измерить ток в линии. Встроенный навигационный модуль точно фиксирует координаты.
Режимы работы
Режим "Зонд" используется для трассировки неметаллических коммуникаций. Для этого применяется внутритрубный генератор, который идет в комплекте. Мультичастотный генератор работает на расстоянии до 10 км.
Назначение и применение
Кабелетрассоискатель ТЕХНО-АС Атлет АГ-319К-СКИ используется для поиска подземных коммуникаций на глубине до 10 метров. Также он может трассировать коммуникации на расстояние до 10 км, искать кабели под напряжением, находить места пересечения трубопроводов и кабелей, а также определять повреждения кабельных линий.
Полезные функции
Прибор позволяет обследовать участки перед земляными работами, искать повреждения изоляции и записывать координаты для составления карт. Для трассировки неметаллических коммуникаций используется внутритрубный генератор.
| АП-019.3 | |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Частота фильтра в режиме "Зонд" | 512 Гц |
| Диапазон частот "Радио" | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 "точек" |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
| Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты" |
| Определение глубины залегания трассы | - 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд" |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | - 0,01...9,99 А - автоматически в режиме "Трасса" |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,45 кг |
| АГ-120ТМ | |
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 ("временная") | 200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный "НП" |
| Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| Непрерывная и двухчастотная генерация | 10 |
| Кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при "2F") |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
| При питании от сетевого блока | 110 (90 при "2F") |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| Примечание - при неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
| Вес электронного блока, не более | 14,5 кг |
| ДКИ-117 | |
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II" |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | - для угла раствора 30º - 550; - для угла раствора 60º - 880 |
| Длина штанг, не более, мм: - в рабочем положении - в транспортном положении |
780 490 |
| Вес, не более | 0,8 кг |
| ДОДК-117 | |
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, МОм | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника |
| Коэффициент усиления предварительного усилителя, дБ | 40 |
| ИЭМ-301.3 | |
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики
| Производитель | Техно-АС |
| При автономном питании или от внешнего аккумулятора 21 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| Автоматические выключения генерации (зарядки) | импульсный, CLASS D(BD), КПД > 80% |
| Точность определения глубины залегания | ±5% |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Измерение тока принимаемого сигнала | - 0,01...9,99 А- автоматически в режиме "Трасса" |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования им |
| При питании от сетевого блока | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| Допустимые внешние аккумуляторы | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе |
| Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Определение глубины залегания трассы | - 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд" |
| Режим 3 | двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1 |
| С добавлением внешнего аккумулятора 12 В | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| Сетевой блок для работы или зарядки аккумуляторов | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающе |
| Автоматические функции | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны н |
| Выходной усилитель мощности | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты" |
| Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| При автономном питании | 330 (260 при "2F") |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | выходное напряжение 15 В, выходной ток 15 А max |
| Коэффициент усиления предварительного усилителя, дБ | 36 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Согласование с нагрузкой | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
| Режим 1 | непрерывный "НП" |
| Импульсные посылки одной частоты | 8 |
| Питание предварительного усилителя | 10 |
| Источник питания | 4…7 В:- 4 элемента тип "С"- внешний аккумулятор (Power Bank - опция) |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
| Объем памяти модуля GPS | 2300 "точек" |
| Частота f1 ("временная") | 200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Задаваемый для автосогласования | 220 (180 при "2F") |
| Встроенный аккумуляторный комплект | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Входное сопротивление датчика, МОм | 40 |
| Масса | 2,45 кг |
| Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м |
| Количество встроенных датчиков | 4 |
| Частоты f1, f2, f3 ("постоянные") | 200…9999 Гцвыбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Кратковременные посылки | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Допустимое сопротивление нагрузки | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Максимально допустимое переменное входное напряжение, В | 780 490 |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Диапазон частот "Радио" | 8…40 кГц |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Непрерывная и двухчастотная генерация | 25 (при силе удара "С2" автономно или "С3" с доп. акк.)62 (при силе удара "С1" автономно) |
| От сетевого блока (СБП) | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| Типы подключаемых нагрузок при генерации "SIN" | - все питающие напряжения;- режимы и установки;- ресурс питания;- "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Динамический диапазон входных сигналов | 120 дБ |
| Частота фильтра в режиме "Зонд" | 512 Гц |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Максимальный в ручном режиме | 10 |
Комплектация

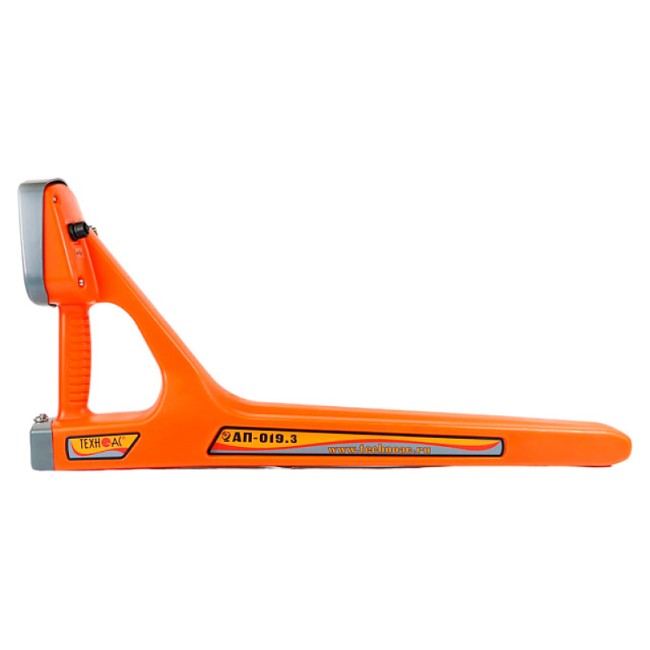

- Трассопоисковый приемник АП-019.3

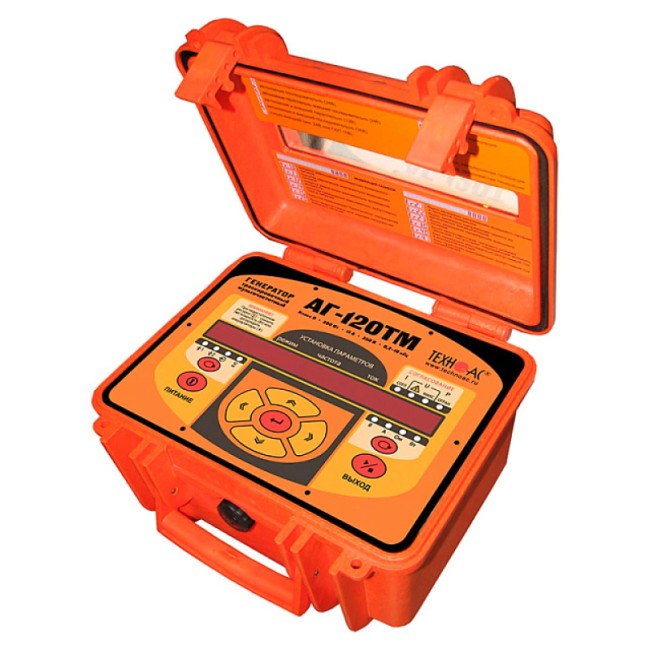

- Генератор АГ-120ТМ
- Индукционная антенна ИЭМ-301.3
- Источник питания ENP-240-12
- Кабель для источника питания AG120.02.060
- Кабель USB 2.0 AM-mini USB 1 м
- Кабель внешнего аккумулятора АГ120.02.020
- Кабель выходной АГ120.02.050
- Кабель для заземления АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки - 4 шт.
- Диск CD-R по АП-019.3
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-120ТМ (чехол 53181)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)

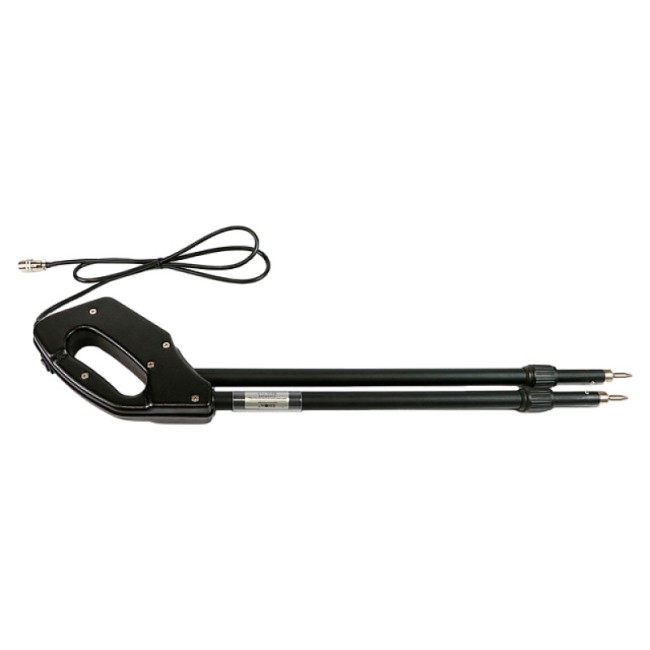

- Датчик контроля качества изоляции ДКИ-117

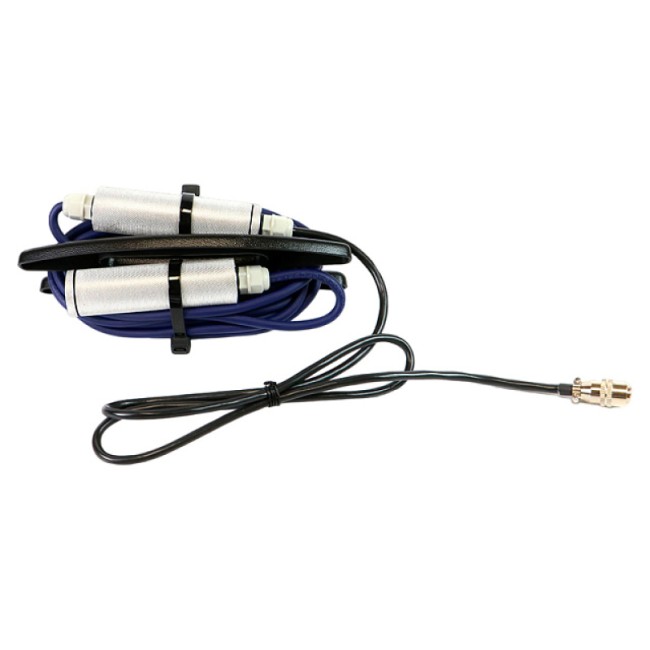

- Датчик определитель дефектов коммуникаций ДОДК-117
- Сумка для ДКИ (чехол 53178)
- Руководство по эксплуатации
- Паспорт
