| Производитель | Техно-АС |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Допустимое сопротивление нагрузки | любое (0…∞) |
Описание

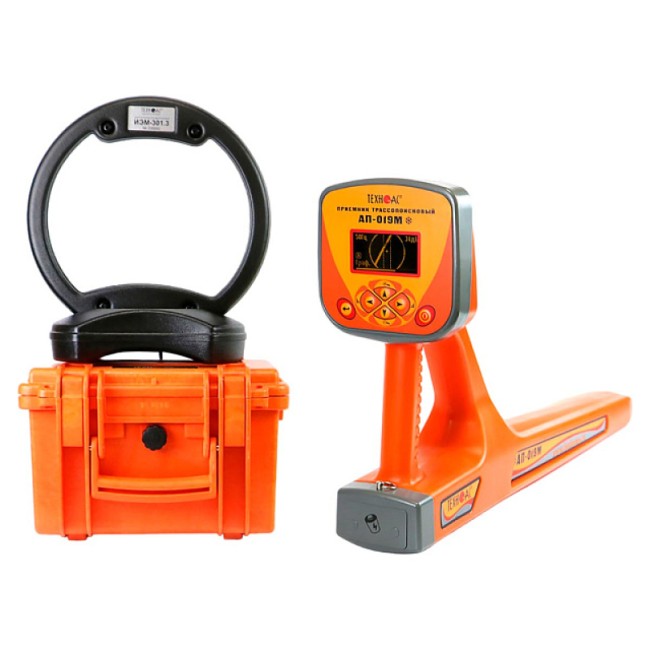

Трассоискатель ТЕХНО-АС Успех АГ-309.60М — это современный комплект для поиска подземных коммуникаций, таких как кабели, трубопроводы и другие токопроводящие объекты. Он включает в себя приемник с морозоустойчивым дисплеем, на котором отображается схема трассы. Устройство автоматически определяет глубину залегания коммуникаций до 10 метров и силу тока в них.
Главное преимущество — мощный генератор до 180 Вт, который обеспечивает радиус действия до 10 километров. Трассоискатель можно подключать к коммуникациям как контактным, так и бесконтактным методом.
Для чего нужен
Прибор предназначен для точного определения местоположения и глубины подземных коммуникаций на глубине до 10 метров. Он также используется для трассировки кабелей на расстояние до 10 км, поиска электрических кабелей под напряжением и обнаружения пересечений и повреждений коммуникаций.
ТЕХНО-АС Успех АГ-309.60М полезен при обследовании участков перед земляными работами, что помогает избежать повреждения коммуникаций.
Особенности приемника
Прибор позволяет оператору видеть изображение трассы на экране и автоматически рассчитывать глубину залегания и ток в линии. Есть несколько вариантов отображения информации, что помогает оператору эффективно использовать устройство.
Дополнительные функции при подключении внешних датчиков расширяют возможности прибора. Широкий диапазон рабочих частот (40-8000 Гц и радио 8-40 кГц) позволяет искать различные коммуникации.
Приемник устойчив к морозу и работает при температурах до -30°C, что делает его надежным инструментом в любых условиях.

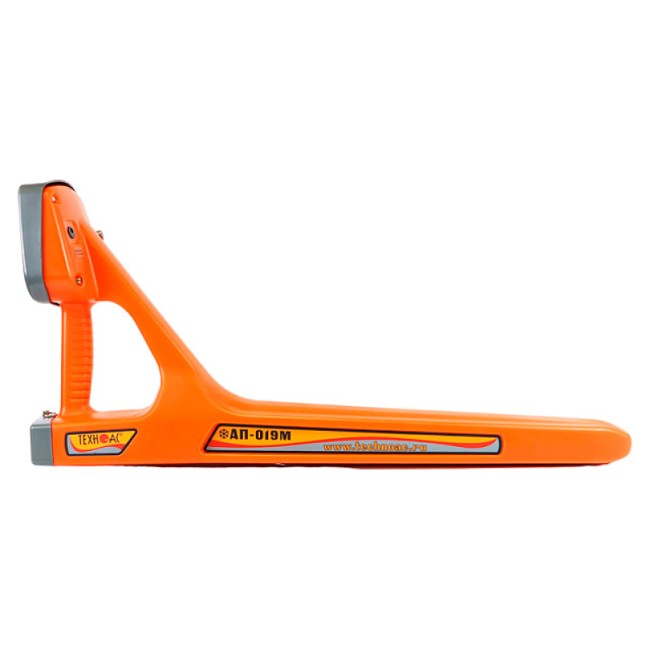

| АП-019М | |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов, при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,1 кг |

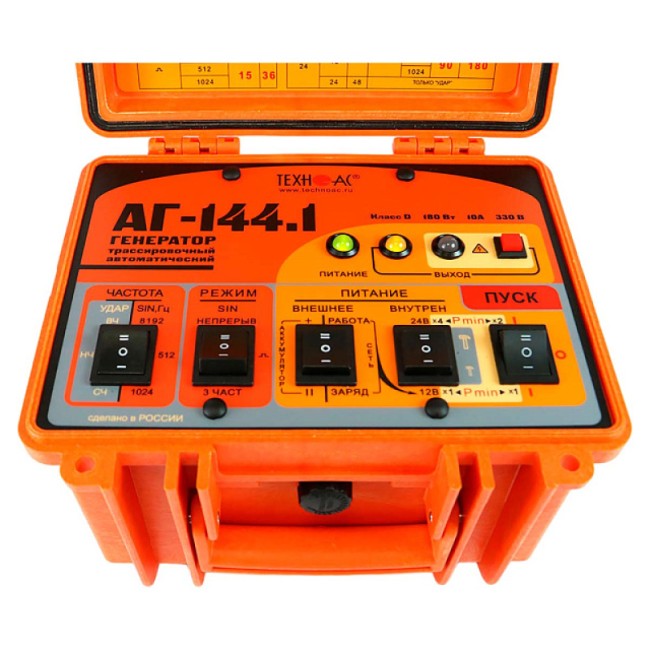

| АГ-144.1 | |
| Частоты генерируемого сигнала, Гц | |
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
| Режимы генерации | "SIN" "непрерывный" "SIN" "_|¯|_" "SIN" "3 частоты" "УДАР" |
| Выходные параметры синусоидальной генерации | |
| Максимальное выходное напряжение, В: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
| Выходная мощность, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Источники питания | - встроенный аккумуляторный комплект; - сетевой блок питания |
| Габаритные размеры электронного блока (кейса), не более | 250 х 215 х 165 мм |
| Вес электронного блока, не более | 8,5 кг |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30 ºС — +45 ºС |
| Класс климатической защиты | IP54 |
| ИЭМ-301.3 | |
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики
| Производитель | Техно-АС |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Масса | 2,1 кг |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Точность измерения тока принимаемого сигнала | ±5% |
| Точность определения глубины залегания | ±5% |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| Количество встроенных датчиков | 4 |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Класс климатической защиты | IP54 |
| Тип корпуса | пластмассовый, герметичный |
| Диапазон частот "Радио" | 8…40 кГц |
| Вес электронного блока, не более | 8,5 кг |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
| Степень защиты корпуса | IP54 |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Габаритные размеры электронного блока (кейса), не более | 250 х 215 х 165 мм |
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 |
| Источники питания | - встроенный аккумуляторный комплект; - сетевой блок питания |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Согласование с нагрузкой | автоматическое |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Режимы генерации | "SIN" "непрерывный" "SIN" "_|¯|_" "SIN" "3 частоты" "УДАР" |
Комплектация
- Трассопоисковый приемник АП-019М
- Генератор АГ-144.1
- Индукционная антенна ИЭМ-301.3
- Источник питания ENP-120-12
- Кабель AP027.02.030
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки - 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-144.1 (чехол 53187)
- Сумка для приемника солнцезащитная (чехол 53238)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
