| Производитель | RIGOL |
| Полоса пропускания | 8 ГГц |
| Вертикальное разрешение | 8 бит 9 бит ~ 16 бит (режим высокого разрешения) |
| Межканальная развязка | ≥ 100:1 (от постоянного тока до 1 ГГц) ≥ 30:1 (> 1 ГГц) |
| Измерительный вход | любой аналоговый вход, вход внешней синхронизации EXT |
Описание

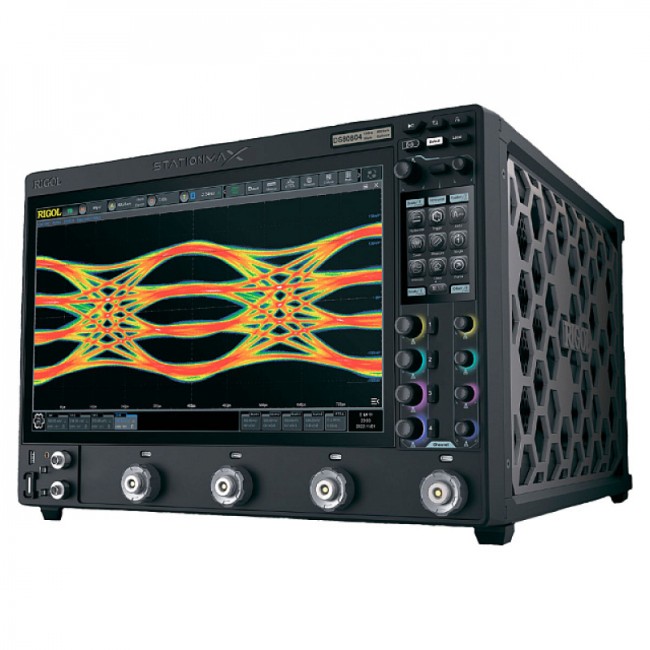

Цифровой осциллограф RIGOL DS80804, относящийся к высокопроизводительным лабораторным системам реального времени класса High End и оборудованный четырьмя аналоговыми каналами с полосой пропускания 8 ГГц, обеспечивает сбор данных на скорости до 500 000 осц/с. Как изделие топовой линейки из семейства UltraVision III, данная модель поддерживает регулировку вертикального разрешения в пределах от 8 до 16 бит, обладает наибольшей глубиной памяти и обеспечивает рекордную частоту дискретизации, благодаря чему достигается высокая точность и достоверность при отслеживании сложных динамичных сигналов. Широкий набор предустановленных функций и доступных опционально режимов позволяет эффективно решать разнотипные задачи по разработке, отладке и тестированию компьютерного, коммуникационного и прочего высокотехнологичного оборудования и систем.
Платформа StationMax II
Существенное повышение производительности и расширение функциональности осциллографа RIGOL DS80804 обеспечивается за счет реализации патентованной технологии на основе модульного построения интерфейса. Обработка аналоговых сигналов по линиям приема и передачи в каждом из четырех каналов, а также их преобразование в цифровой вид выполняется отдельными выделенными блоками на микросхемах собственной разработки RIGOL. По сравнению с изделиями StationMax первой генерации у чипсета существенно повышена полоса пропускания и увеличена глубина поддерживаемой памяти. На аппаратном уровне реализовано ускорение БПФ, функции встроенного цифрового вольтметра, прецизионного частотомера, счетчика-сумматора и т.д. Цифровой осциллограф поддерживает широкий перечень вариантов запуска, а также декодирование разнотипных шин по 4 каналам.
Конструкция осциллографа реализует концепцию, отработанную в серии DS70000. Прибор снабжен 15,6-дюймовым сенсорным дисплеем с регулируемым углом наклона, фотоэлектронными энкодерами и дополнительной многофункциональной сенсорной панелью управления.
Интерфейс Smart Probe 2.0
Для работы с сигналами РЧ-диапазона осциллограф RIGOL DS80804 поддерживает возможность прямого подключения 3,5-миллиметровых интеллектуальных щупов. Совместимость с пробниками предыдущего поколения обеспечивают BNS-адаптеры на 1 МОм и 50 Ом.
Дополнительные опции
- Увеличение глубины памяти до 4 млрд. отсчетов.
- Анализ сигналов с модуляцией PAM3.
- Запуск и декодирование I2S, USB2.0, USB3.0, аудио-, автомобильных и других последовательных шин.
- Проверка целостности сигнала по глазковой диаграмме, измерение джиттера.
- Тест на соответствие спецификациям MIPI D-PHY, USB, DDR, Ethernet, PCIe.
Купить осциллограф Rigol DS80804, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт оформить заказ.
Характеристики
| Производитель | RIGOL |
| Полоса пропускания | 8 ГГц |
| Вертикальное разрешение | 8 бит 9 бит ~ 16 бит (режим высокого разрешения) |
| Межканальная развязка | ≥ 100:1 (от постоянного тока до 1 ГГц) ≥ 30:1 (> 1 ГГц) |
| Измерительный вход | любой аналоговый вход, вход внешней синхронизации EXT |
| Диапазон уровней срабатывания | внутренний триггер: ±5 делений от центра экрана внешний триггер: ±5 В |
| Режим высокого разрешения | 9 бит: полоса пропускания 2 ГГц 10 бит: полоса пропускания 1 ГГц12 бит: полоса пропускания 500 МГц14 бит: полоса пропускания 200 МГц16 бит: полоса пропускания 200 МГц |
| Опорные осциллограммы | 10 видов |
| Входная связь | по постоянному току |
| Количество математических функций | 4 |
| Диапазон температур хранения | от -30°C до +70°C |
| Прецизионный частотомер | до 8 разрядов |
| Максимальная частота дискретизации | 20 Гвыб/с (все каналы) |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение) |
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока |
| Внешний запуск EXT | вход. импеданс:1 МΩ ± 1%, разъем SMA триггерный джиттер: ≤ 200 пс СКЗ обычный режим выборки, запуск по фронту, уровень триггера около 50% входного сигнала EXT |
| Максимальное значение | 1 с или 100 дел после запуска |
| Вход/выход опорного генератора | 10 МГц (SMA) |
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей;480 х 320 пикселей |
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
| Динамический диапазон | ±5 дел (8 бит) |
| Функции вольтметра | измерение напряжения постоянного тока;измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Глубина памяти | до 4 ГБ (опция) |
| Коэффициент деления пробника | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ |
| Пиковый детектор | Захват глитчей от 100 пс |
| Чувствительность системы синхронизации | внутренний триггер: 0.75 дел, 1 мВ/дел ~ 3.95 мВ/дел. (DC ~ 50 МГц）0.5 div, ≥ 5 мВ/дел（DC ~ 50 МГц)внешний триггер:300 мВ ПИК-ПИК (постоянный ток ~ 100 МГц)500 мВ ПИК-ПИК (100–200 МГц) |
| Диапазон смещения | ±0,4 В (2 мВ/дел~50 мВ/дел) ±1 В (51 мВ/дел~100 мВ/дел) ±4 В (101 мВ/дел~1 В/дел) |
| Выход AUX | внешняя синхронизация (SMA) |
| Тип и размер встроенных дисплеев | 15,6 дюймовый емкостный экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с виброоткликом |
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y |
| Габаритные размеры | 448 х 310 х 522,6 мм |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Разрешение по времени | 0,2 пс |
| Разрешение встроенного дисплея | 1920 х 1080 пикселей 16:9 |
| Максимальное входное напряжение | ≤10 мВ/дел: 1 В СКЗ >10 мВ/дел: 5 В СКЗ |
| Общая частота дискретизации | 80 Гвыб/с |
| Максимальная потребляемая мощность | 1600 Вт |
| Подавление шума | Добавляет гистерезис в цепь триггера (только для внутреннего триггера), опционально вкл. или выкл. |
| Развязка | по постоянному току по переменному току подавление высоких частот, частота среза ~75 кГц (только для внутреннего триггера) подавление низких частот, частота среза ~75 кГц (только для внутреннего триггера) |
| Вычислительный процессор | двухядерный, Cortex-A72, 1,8 ГГц |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 2 000 000 кадров (одноканальный режим) |
| Запуск и декодирование по сигналам протоколов передачи данных | - по RS232/UART- по I2C- по SPI- по CAN- по FlexRay- по LIN- по I2S- по MIL-STD-1553 |
| Разрешение | от 3 до 8 разрядов (устанавливаемое пользователем) |
| Тест "Годен/Не годен" | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. событие "Годен/Не годен" может включать немедленную остановку захвата, |
| Видеовыход | HDMI 1.4 |
| Особенности дисплея | механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
| Диапазон временной развертки | от 20 пс/дел до 1000 с/дел; точная настройка |
| Выход компенсации пробника | клеммный выход 1кГц 3В ПИК-ПИК |
| Относительная влажность | не более 90% (при температуре окр. возд. ≤ 30 º С) |
| Режимы захвата | обычный – по умолчанию обнаружение глитчей – до 100 пссреднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднениявысокого разрешения 9 – 16 бит |

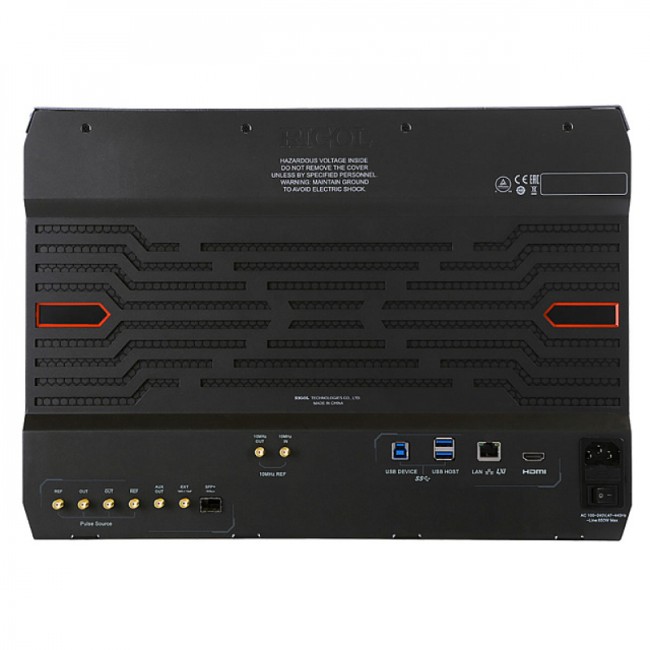

| Интерфейсы связи | USB host 3.0 – 2 порта на задней панели, USB host 3.0 – 1 порт на передней панели,LAN – 1 порт на задней панели 1000 Base-T/поддержка LXI-C, Web Control - веб-интерфейс управления по IP-адресу осциллографа в веб-браузере |
| Набор команд | стандартный набор команд SCPI определение сообщения об ошибке отчеты о состоянии синхронизация |
| Максимальная скорость захвата сигнала | > 500 000 осц/с |
| Полоса пропускания системы запуска | аналоговая полоса пропускания осциллографа (для внутренней синхронизации) для внешней синхронизации - 200 МГц 0.75 дел, 1 мВ/дел ~ 3.95 мВ/дел. (DC ~ 50 МГц） |
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
| Операционная система | Android |
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Режимы | YT по умолчаниюXY-канал 1/2/3/4 временная развертка СКАНИРОВАНИЯ ≥ 200 мс/дел. ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода |
| Типы запуска | - в нарисованной вручную прямоугольной области (поддерживаются две области A и B, которые могут как пересекаться, так и не пересекаться) - по фронту - по импульсу - по наклону - по видео - по шаблону - по продолжительности - по тайм-ауту - по времени - п |
| Диапазон коррекции межканального смещения | ±100 нс, точность ±1 пс |
| Режим запуска | автоматический, нормальный, одиночный |
| Предупреждение о достижении порогов измерения | имеется |
| Режим выборки | выборка в реальном времени |
| Источник сигнала запуска | аналоговые каналы (1 – 4), внешний вход EXT |
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Внутренняя память | 125 ГБ доступно пользовательского пространства |
| Сумматор | до 64 разрядов, по переднему фронту |
| Входной импеданс | 50 Ом ± 3% |
| Внутренняя энергонезависимая память | 128 ГБ |
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел |
| Измерение временного интервала ΔT (с использованием курсоров) | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Входная емкость | 17 пФ ± 3 пФ |
| Графическое представление измеренных значений | имеется |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Погрешность частоты опорного генератора | ± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения) |
| Типы окна БПФ | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
| Диапазон рабочих температур | От 0°C до +50°C |
| Частотный диапазон частотомера | от 0 до 8 ГГц |
| Частота выборки | 40 Гвыб/с (все каналы) |
| Автоматическое масштабирование | минимальное напряжение AutoScale превышает 10 мВ (размах), рабочий цикл >1 % (периодический сигнал от 35 Гц до 10 ГГц) |
| Оперативная память | 4 ГБ |
| Диапазон задержки временной развертки | -5 дел перед запуском |
| Максимальная глубина памяти | 2 млрд. точек (опция) |
| Источники сигнала при запуске | любой аналоговый вход, EXT (в случае внешней синхронизации) |
| Вес | 28 кг |
| Относительная погрешность усиления по постоянному току | ± 2% от полной шкалы |
| Максимальная длина сигнала БПФ | 10 млн. точек |
| Энергонезависимая память | поддерживаемые форматы хранения: *.stp, *.png, *.bmp, *.jpg поддерживаемые форматы форм сигнала CSV (*.csv), данные двоичной формы сигнала (*.bin) данные (*.csv), данные эталонного сигнала (*.ref, *.csv, *.bin) |
| Функции частотомера | измерение частоты, периода, сумматор |
| Послесвечение | выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с) |
| Высота для монтажа в измерительную стойку | 7U |
